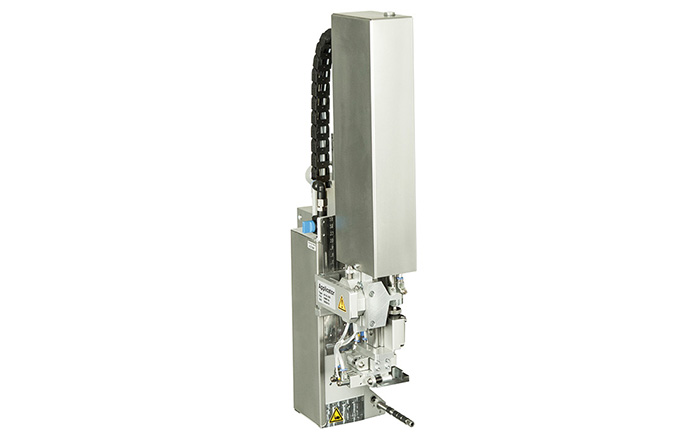

![[!--oldtitle--]](http://www.dresswell.cn/d/file/cab/2019-07-10/0a56302e302e5c046a131a8cc8fb5c51.jpg)
- 在產品上的最終精確位置 是由 X 軸、Y 軸方向來調整定位。
- 可從產品的所有方向進行貼標。
- 標簽在打印同時就會由墊片所吸附。透過兩支短行程氣缸水平移動 到貼標位置并將標簽放置于產品上。
- 氣缸行程長度決定了標簽剝離板至產品的最大距離。
壓貼墊片
使用壓貼墊片可精準將標簽壓貼于平坦和 凹凸不平的的產品表面上。
壓貼墊片加裝泡棉緩沖貼片
貼標于堅硬表面上泡綿緩沖貼片能有效降 低噪音。可有效運用于結構粗糙的產品表 面或細微的表面不平整。
壓貼墊片加裝標簽擋板
使用較小標簽時標簽擋版可確保標簽精準 定位于產品上。
| 規格數據 | 壓貼墊片 | 壓貼墊片加裝 泡棉緩沖貼片 |
壓貼墊片加裝標簽擋板 |
|---|---|---|---|
| 4414 L/R 11 F | 4414 L/R 12 F | 4414 L/R 61 F | |
| 標簽寬度 Hermes+2 mm 標簽寬度 Hermes+4 mm |
4 - 58 | 10 - 58 | 10 - 58 |
| 10 - 114 | 10 - 114 | 10 - 114 | |
| 標簽高度 Hermes+2 mm 標簽高度 Hermes+4 mm |
4 - 80 | 8 - 80 | 4 - 80 |
| 8 - 80 | 8 - 80 | 8 - 80 | |
| 產品位置 靜止 |  |
|
|
| 貼標位置 上方 貼標位置 底部 貼標位置 側面 |
|
|
|
|
|
|
|
|
|
|
|
| 產品高度 可變動 | |
|
|
| 臥式短行程氣缸 x-軸方向 臥式短行程氣缸 y-軸方向 |
3 - 7 | 3 - 7 | 3 -7 |
| 11 - 15 | 11 - 15 | 11 - 15 | |
| 自條碼打印機座以下手臂可延伸 最大長度 200 mm 300 mm 400 mm |
135 |
135 |
135 |
| 235 | 235 | 235 | |
| 335 | 335 | 335 | |
| 最大墊片深入凹槽高度 F2) mm | 90 | 90 | 90 |
| 運作氣壓值 bar | 4,5 | 4,5 | 4,5 |
| 貼標速度1) 貼標循次數/分 | 25 | 25 | 25 |
