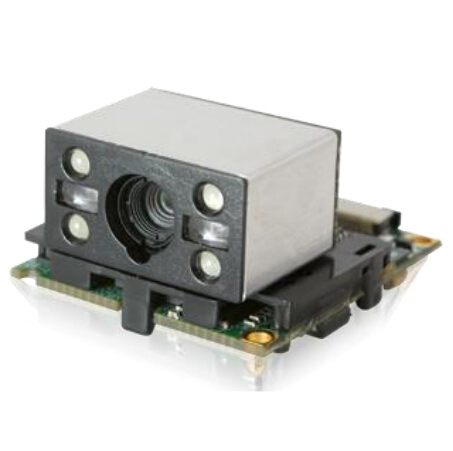

產品簡介 NLS-EM2028二維影像式條碼識讀引擎，采用先進的圖像傳感技術和國際領先水平的新大陸UIMG®智能圖像識別系統。先進的圖像傳感技術，避免了由于抖動或運動產生的圖像畸變，與新大陸UIMG®技術的有機融合，使識讀引擎可以輕松讀取紙張、塑料等各種介質上的條碼，性能強勁。
NLS-EM2028可識讀各類主流標準二維條碼（PDF417、QR Code、Data Matrix等）以及中國的二維條碼標準——漢信碼等。不僅支持主流一維條碼(UPC, EAN,, Code 39, Code 128, Code 93, Code 11, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, MSI/Plessey, Plessey)，還支持識讀最新的GS1-DataBarTM(RSS)條碼，包括Limited、Stacked、Expanded等版本。
NLS-EM2028擁有小巧的設計尺寸和重量，提供了豐富的通訊接口。有基于USB接口的HID-KBW、虛擬串口、DataPipe等方式；串行通訊接口更有TTL232及RS232版本可選，非常適合嵌入各種行業的產品中使用，如收銀機、數據采集器、抄表設備、檢票機、PDA等。
為應對各種應用的可能復雜度，NLS-EM2028采用了性能強勁的CPU，并提供開發底層API接口的二次開發功能SDK，面對復雜應用，也可快速開發從容應對。
產品特性 ◆ UIMG®核心技術
采用自主研發的第五代UIMG®核心解碼技術，可快速識讀各類品質的條碼。
◆ 可二次開發
提供二次開發工具包，滿足定制化應用需求。
◆ 分體設計
可根據不同的應用場合，組合使用，滿足開發一款產品應用多個場合需要。
◆ 接口豐富
提供USB & RS232、USB &TTL232兩個版本，滿足更多接口需求。
產品規格
|
掃描性能 |
|||
|
圖像傳感器 |
752×480 CMOS |
||
|
照明 |
紅光LED 625±10 nm |
||
|
識讀碼制 |
2D |
PDF417, QR Code, Data Matrix,漢信碼, Aztec Code, Maxicode, MicroPDF417* 等 |
|
|
1D |
Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6,ITF-14,ISBN, Code 93, UCC/EAN-128, GS1 Databar, GS1 Composite Code, Matrix 2 of 5, Code11, Industrial 25, Standard 25, Plessey, MSI-Plessey 等 |
||
|
OCR* |
二代身份證, 護照識別 |
||
|
識讀精度 |
≥ 5mil |
||
|
識讀景深 |
Code 39 |
35mm~170mm (10mil)、55mm~210mm(15mil) |
|
|
PDF417 |
55mm~175mm(10mil)、60mm~205mm(15mil) |
||
|
Data Matrix QR |
45mm~145mm(10mil)、45mm~175mm(15mil) 45mm~140mm(10mil)、50mm~175mm(15mil) |
||
|
符號反差 |
≥ 25%反射差異 |
||
|
識讀角度** |
旋轉360°，傾斜±50°，偏轉±50° |
||
|
視場角度 |
水平36°，垂直23° |
||
|
機械/電氣參數 |
|||
|
接口 |
RS232/TTL232、USB（HID-KBW、DataPipe、虛擬串口、HID-POS等） |
||
|
工作電壓 |
5.0±10% VDC |
||
|
電流 @ 5VDC |
Operating current |
400mA |
|
|
Idle current |
115mA |
||
|
Standby current |
18 mA |
||
|
Low power |
< 1.3mA |
||
|
外觀尺寸 |
30.0(W)×35.0(D)×19.0(H) mm |
||
|
重量 |
14克 |
||
|
環境參數 |
|||
|
工作溫度 |
-20℃ - +45℃ |
||
|
儲存溫度 |
-40℃ - +60℃ |
||
|
工作濕度 |
5% - 95% ( 無凝結 ) |
||
|
環境光照 |
0 ~ 100000 lux（自然光） |
||
|
國際認證 |
|||
|
FCC Part15 Class B, CE EMC Class B |
|||
|
配件列表 |
|||
|
開發板NLS-EVK2028 |
NLS-EM2028的開發板，帶觸發按鍵和蜂鳴器，具備RS232和USB輸出。 |
||
|
數據線 |
RS232數據線 |
RS232數據線，用來連接NLS-EVK2028和信息接收主機，帶適配器插口。 |
|
|
USB數據線 |
USB數據線，用來連接NLS-EVK2028和信息接收主機。 |
||
|
電源適配器 |
5V電源適配器，配合RS232數據線給NLS-EVK2028供電。 其輸出為: DC5V, 2A; 輸入為: AC100~240V, 50~60HZ. |
||
|
*標準EM2028不支持MicroPDF417條碼和OCR，定制性產品支持 **測試條件如下： Code39，3 Bytes；最小條空寬度 = 10mil；寬窄比 = 3:1；PCS = 0.8；條碼高度 = 11mm；測試距離 = 120mm；環境溫度=23℃；環境照度= 200 lux |
|||
