SQUIX 的研發過程專注于直覺易用的操作體驗、穩定迅速的打印過程以及精準清晰的打印效果。在市場上立下卓越成就的 A+ 系列新一代后繼機種 ─ SQUIX。
SQUIX 條碼打印機使用目前市場上最快速的處理器，該處理器同樣運用于汽車工業中。SQUIX 內建 4,3 吋的 LCD 電阻式彩色觸控屏幕。如同智能型手機一樣的操作接口可直接點選菜單。
更換打印頭依然保持著對使用者友善的設計。每部條碼打印機皆可更換 200、300 及 600 dpi 的打印頭。SQUIX 外圍配件接口完整兼容于 A+ 的配件諸如裁刀、貼標手臂和外接回卷器。
新一代條碼打印機 SQUIX 搭載 I/O 接口，提供各 8 組訊號輸入及輸出并可以每個應用需求進行編程。提供自動剝離標簽的剝離版本。在打印同時，回卷器會將底紙回收卷回，可手動、搭配自動貼標手臂或機械手臂自底紙上取走標簽，形成一套完整的打印貼標機，極大的方便了從事自動化產線的公司配套應用。
| 機型: 出紙方向 | 靠左 | 置中 | ||||||
| 打印頭類型 | 4.3 | 4.3 | 4 | 4 | 4.3 | 4.3 | 4 | 4 |
|---|---|---|---|---|---|---|---|---|
| 打印方式：熱轉印 | - | - | * | * | - | - | * | * |
| 打印方式：熱感應 | * | * | - | - | * | * | - | - |
| 打印分辨率 dpi | 203 | 300 | 300 | 600 | 203 | 300 | 300 | 600 |
| 最快打印速度 mm/s | 250 | 250 | 300 | 150 | 250 | 250 | 300 | 150 |
| 打印寬度 mm | 104 | 108,4 | 105,7 | 105,7 | 104 | 108,4 | 105,7 | 105,7 |
| 打印區域：靠左出紙 ─ 到標簽邊緣距離 mm | 2,8 | 1,2 | 2,0 | 2,0 | - | - | - | - |
| 打印區域：置中出紙 ─ 到標簽邊緣距離 mm | - | 標簽紙中心 | ||||||
| 標簽 1) | ||||||||
| 紙卷式 或 折迭式：紙張和標簽紙、吊牌紙卡、塑料材質 PET, PE, PP, PI, PVC, PU, acrylate, Tyvec | * | * | ||||||
| 紙卷式 或 卷盤式：布質標簽、熱縮套管、RFID 智能標記 | - | * | ||||||
| 標簽寬度1) mm | 20 - 116 | 4 - 110 | ||||||
| 標簽高度1) mm | 6 - 2,000 | 4 - 2.000 | ||||||
| 標簽厚度 mm | 0,03 - 0,60 | 0,03 - 0,60 | ||||||
| 標簽底紙寬度 mm | 24 - 120 | 9 - 114 | ||||||
| 標簽底紙厚度 mm | 0,03 - 0,13 | 0,03 - 0,13 | ||||||
| 連續性紙張寬度 mm | 24 - 120 | 4 - 114 | ||||||
| 連續性紙張厚度 mm | 0,05 - 0,50 | 0,05 - 0,50 | ||||||
| 連續性紙張最大裝量 (厚紙卡) g/m2 | 300 | 300 | ||||||
| 熱縮套管 預制式 最大寬度 mm | - | 114 | ||||||
| 熱縮套管 連續式 寬度 mm | - | 4 - 85 | ||||||
| 熱縮套管 最大厚度 mm | - | 1,1 | ||||||
| 紙卷 最大紙卷直徑 mm | 205 | 205 | ||||||
| 紙卷 紙管直徑 mm | 38,1 - 100 | 38,1 - 100 | ||||||
| 卷盤 最大卷盤直徑 mm | - | 205 | ||||||
| 卷盤 卷管直徑 mm | - | 38,1 - 76 | ||||||
| 卷盤 卷盤寬度 mm | - | 11 - 114 | ||||||
| 回卷方向 | 外卷 或 內卷 | |||||||
| 碳帶2) | ||||||||
| 碳墨 | 外碳 或 內碳 | |||||||
| 碳帶最大直徑 mm | 80 | |||||||
| 紙管直徑 mm | 25,4 | |||||||
| 碳帶最大長度 m | 450 | |||||||
| 碳帶最大寬度2) mm | 25-114 | |||||||
| 內部回卷器（只適用自動剝離機型） | ||||||||
| 最大回卷直徑 mm | 142 | |||||||
| 紙管直徑 mm | 38,1 - 40 | |||||||
| 回卷方向 | 外卷 | |||||||
| 條碼打印機尺寸 | ||||||||
| 寬度 x 高度 x 深度 mm | 252 x 288 x 460 | |||||||
| 重量 kg | 10 | |||||||
| 標簽傳感器 搭配 定位指示器 | ||||||||
| 穿透式傳感器 | 標簽前緣 或是 打孔標記 及 卷標后緣 | |||||||
| 反射式傳感器（另有反向式供選購） | 黑線標記 及 卷標后緣 | |||||||
| 傳感器距離 靠左出紙：到標簽邊緣 mm | 5 - 60 | - | ||||||
| 傳感器距離 置中出紙：由卷標中間到卷標邊緣 mm | - | 0-55 | ||||||
| 標簽可通過傳感器高度 標準mm | 2 | 2 | ||||||
| 標簽可通過傳感器高度 選配 mm | 4 | 4 | ||||||
| RFID | ||||||||
| 讀寫模塊 HF ISO/IEC 15693, 13,56 MHz | - | + | ||||||
| 讀寫模塊 UHF ISO/IEC 18000-6C/EPC Class 1 Gen 2 | - | + | ||||||
| 電子零件 | ||||||||
| 32 位 處理器 頻率 MHz | 800 | |||||||
| 暫存內存 (RAM) MB | 256 | |||||||
| 內建閃存 (IFFS) MB | 50 | |||||||
| SD 記憶卡插槽 (SDHC, SDXC) 最大容量 GB | 512 | |||||||
| 時間和日期、實時時鐘專用微型備用電池 | * | |||||||
| 關機時資料儲存之閃存 （例如序號） | * | |||||||
| 警示訊號 | * | |||||||
| 傳輸接口 | ||||||||
| 串行端口 RS232C 1.200 up to 230.400 Baud/8 Bit | * | |||||||
| USB 2.0 Hi-Speed Device for PC-connection | * | |||||||
| 以太網絡 10/100/1000 Base-T | LPD, IPv4, IPv 6, RawIP printing, DHCP, HTTP, FTP, SMTP, SNMP, TIME, NTP, Zeroconf, SOAP web service |
|||||||
| 1 x USB Host 在操作面板上 最高 500 mA | 維修用隨身碟 或 USB 隨身碟 | |||||||
| 2 x USB Host 于機器背面 最高 500 mA | 連接鍵盤、掃描槍、USB 隨身碟、Nano-Bluetooth-USB-轉換器 | |||||||
| 無線網絡 WLAN 802.11b, g, n, 無線存取點模式 或 工作站模式 GHz | 2,4 / 5 | |||||||
| 外圍配件端口 USB Host, 24 DC | * | |||||||
| 數字 I/O 接口搭配訊號輸入輸出各 8 組：剝離版/標準版條形碼打印機 | * | |||||||
| 操作環境 | ||||||||
| 使用電壓 | 100 - 240 VAC ~ 50/60 Hz, PFC | |||||||
| 耗電量 | 待機 <10 W / 一般操作 150 W / 最大 300 W | |||||||
| 溫度 / 濕度：操作過程 | 0 - 40°C / 10 - 85% 非凝結狀態 | |||||||
| 溫度 / 濕度：封存狀態 | 0 - 60°C / 20 - 85% 非凝結狀態 | |||||||
| 溫度 / 濕度：運送途中 | –25 - 60°C / 20 - 85% 非凝結狀態 | |||||||
| 安規認證 | CE, FCC class A, CB, CCC, UL | |||||||

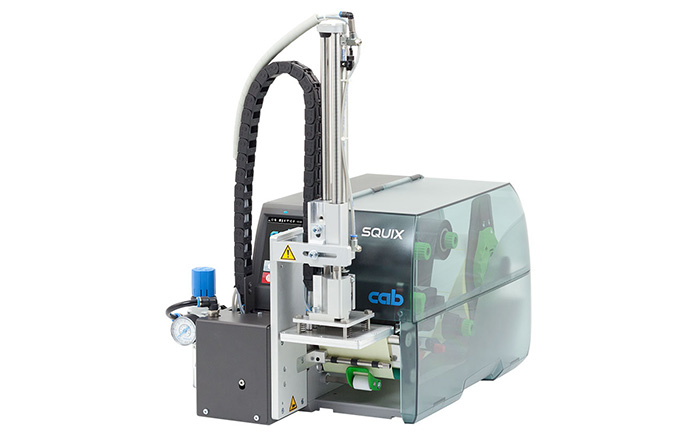

即印即貼應用,針對所有具備剝離功能的條碼打印機，貼標手臂 S1000 搭配條碼打印機 SQUIX 是相當經濟實惠的打印貼標機解決方案 - 不僅可半自動操作也能垂直建置于生產線上。借由舉升氣缸將標簽貼在產品上。
| 貼標手臂 | S1000-220 | S1000-300 | S1000-400 |
|---|---|---|---|
| 應用機型 | SQUIX 2, SQUIX 4.3, SQUIX 4, SQUIX 4.3 M, SQUIX 4 M, SQUIX 6.3 | ||
| 行程長度 mm | 220 | 300 | 400 |
| 可壓貼距離 mm | 64 | 144 | 244 |
| 運作氣壓值 bar | 4.5 | ||
| 貼標速度1) | 25 貼標循次數/分 | ||
由 100 mm 的可壓貼距離、標簽高度 100 mm、打印速度 100 mm/s 所計算得出
1 產品使用壽命長：氣缸采用滾珠軸承，耐磨損。
2 適用于不同產品高度：舉升氣缸可依不同高度進行貼標。提供訂購不同的行程長度。
3 氣壓計：微型過濾器能過濾臟污，減壓閥則確保標簽維持良好的打印品質。
4 高穩定度：支撐氣流、吸附氣流和氣缸的舉升速度都可調整。針對易碎產品和包裝能將接觸壓力調至小于 10 N ( 1 kg )。
為了避免在吸氣管道累積臟污，在完成每次貼標動作后會利用空氣壓力脈沖清潔。
5 標簽尺寸：適用于寬度 25 - 176 mm、高度 25 - 200 mm 的標簽。
6 支撐氣流：支撐氣流可輔助固定標簽于墊片上。
預先剝離按鈕
應用于測試貼標程序。確定作業后開始打印標簽并由貼標手臂吸標、貼標。按下開始鈕后可重新進行貼標程序。
